Příprava pro elektrické podlahové vytápění


  1. Do vyznačených míst, kde budou umístěny termostaty připravit instalační krabici KPR68 do výše vypínačů (pozor nesmí být v těsné blízkosti vypínače, nevejdou se vedle sebe), šroubky krabičky dát vodorovně.
  2. Do krabičky KPR68 přivést napájecí kabely z rozvaděče (CYKY J5X1,5 dle výkonu topení a použitého termostatu).
  3. Z každé instalační krabice musejí být vyvedeny na úroveň tepelné izolace dva husí krky jeden o průměru 16mm délka husího krku 40cm a druhý o průměru 20mm délka husího krku 10cm na podlaze.
  4. Pokud nastane situace, že se bude spojovat více topných okruhů (obývák2×, kuchyň1×) tak je potřeba instalovat ještě jednu krabici KPR68 nad podlahu (do předem určeného místa) a opět přivést napájení (CYKY J5X2,5) kde tyto topné kabely budou ovládány termostatem přes stykač v rozvaděči. Z této instalační krabice je potřeba vyvést na úroveň tepelné izolace dva husí krky 20mm o délce 10cm na podlaze. Z krabice od termostatu stačí vyvést pouze husí krk pro čidlo do podlahy.
  5. Kratší husí krk slouží na protažení studených konců topných kabelů a delší husí krk slouží na protažení podlahového tepelného čidla.
  6. Vybavit a zapojit rozvaděč příslušnými jističi (případně stykačem pokud nastala varianta č.4).
  7. Připojit topné okruhy přes proudový chránič 30mA.

TABULKA průřezů vodičů a jejich možné jištění v závislosti na příkonu topného kabelu. (způsob uložení el. kabelů C – kabely vícežilové ve zdivu, na zdi a na podlaze)

Průřez vodiče (mm2)Příkon (Kw)Jistič A
1,52 20010
1,53 52016
2,53 52016
2,54 40020

Doporučení:

Přívodní kabely pro elektrické podlahové topení je nejlépe provádět kabelem CYKY s průměrem odpovídajícímu příkonu topných kabelů. Příklad: v tabulce je uvedeno u průřezu vodiče 1,5mm příkon 3 520Kw, to je max. únosnost kabelu, proto by bylo lepší použít kabel s průřezem 2,5mm. Topné okruhy rozdělit do 2–3 sekcí a každou z nich chránit proudovým chráničem 30mA. V případě, že je pouze jeden proudový chránič pro všechny topné okruhy hrozí při poruše jednoho okruhu výpadek celého topení.

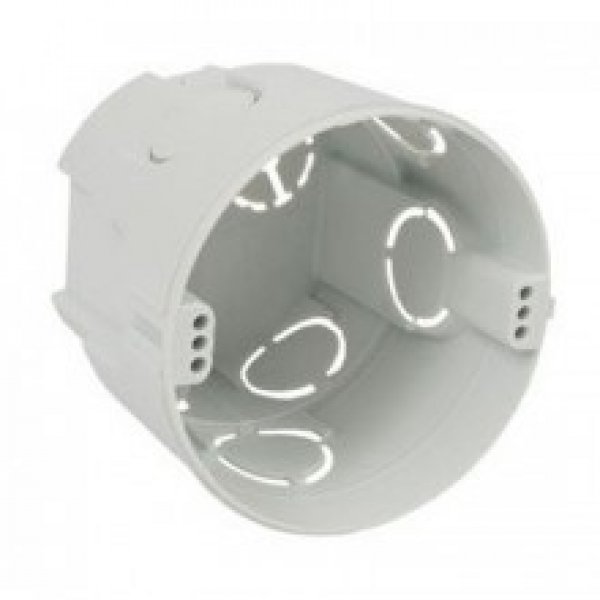

Instalační krabice KPR68 krabice-elektroinstalacni-kpr-68-hluboka

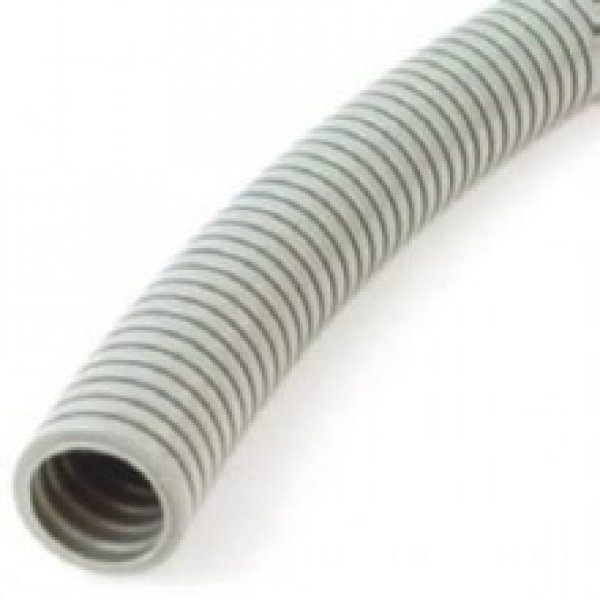

husí krkhusí krk

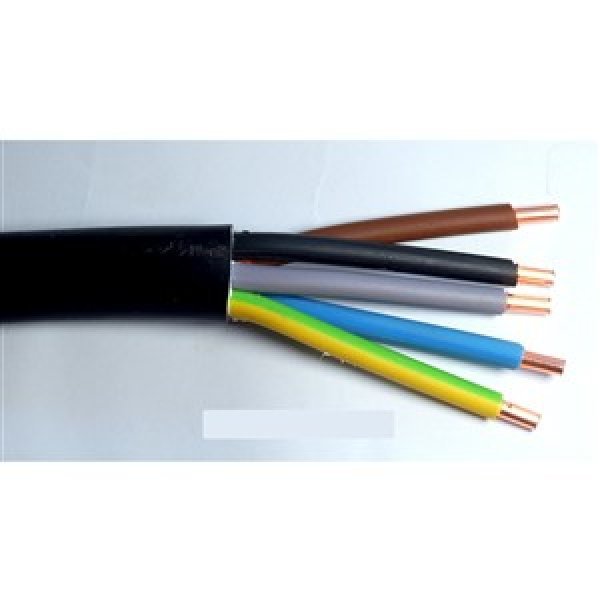

CYKY J5 x 1,5 cyky
